单级离心泵

更新时间:2021-04-29

简要描述:

产品特点 l、泵结构紧凑、体积小、外形美观。其立式结构重心较低且重心合于泵脚中心,增强了泵的运行稳定性和寿命。 2、安装方便。进出口径相同并在同一中心线上,可像阀门一样直接安装在管路任何部位。电机加上防雨罩可置于户外使用。泵设有安装底脚,以便泵的安装稳定: 3、运行平稳、噪音低、组件同心度高。电机采用低噪音轴承,并设有不停机加油装置,泵叶轮具有极好的动静平衡,运行无振动,改善使用环境。 4、无渗漏。轴封采用耐腐耐磨硬质合金机械密封,解决了离心泵填料严重渗漏问题,延长了使用寿命,确保了运行场地干净整洁: 5、维修方便。勿需拆卸管道,只要拆下泵盖螺母,取出电机及传动组件即可进行检修维护。 6、可根据现场使用条件,泵机可立式、卧式、多方式安装,依据流量扬程要求,采用并、串联方法,增加所需流量扬程。

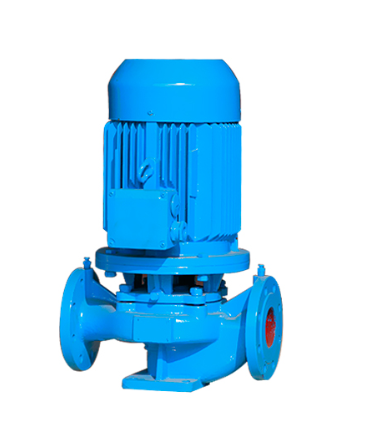

单级离心泵

产品概述

ISG型单级单吸立式离心泵是本公司采用IS型离心泵性能参数和立式泵结构之长,严格按照国家标准ISO2858及国家标准设计成功的高效节能产品,是代替IS型卧式泵、DL型泵等常规产品的新颖立式离心泵。

流量范围1.5~1200m3/h,扬程范围8~150m,分基本型、扩流型、A、B、C切割型等250多种规格。根据流体介质和温度不同,设计制造成同性能参数的IRG型热水泵、IHG型化工泵、YG型油泵和IHGB型防爆化工泵系列产品。

型号意义

产品特点

l、泵结构紧凑、体积小、外形美观。其立式结构重心较低且重心合于泵脚中心,增强了泵的运行稳定性和寿命。

2、安装方便。进出口径相同并在同一中心线上,可像阀门一样直接安装在管路任何部位。电机加上防雨罩可置于户外使用。泵设有安装底脚,以便泵的安装稳定:

3、运行平稳、噪音低、组件同心度高。电机采用低噪音轴承,并设有不停机加油装置,泵叶轮具有极好的动静平衡,运行无振动,改善使用环境。

4、无渗漏。轴封采用耐腐耐磨硬质合金机械密封,解决了离心泵填料严重渗漏问题,延长了使用寿命,确保了运行场地干净整洁:

5、维修方便。勿需拆卸管道,只要拆下泵盖螺母,取出电机及传动组件即可进行检修维护。

6、可根据现场使用条件,泵机可立式、卧式、多方式安装,依据流量扬程要求,采用并、串联方法,增加所需流量扬程。

型谱图

用途

ISG系列立式离心泵,供输送清水及物理性质类似清水的其它液体之用。使用介质温度80℃以下适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、采暖、浴室冷暖水循环增压及设备配套等。

工作条件

1、泵系统最高工作压力为≤1.0MPa,订货时请注明系统工作压力。泵系统工作压力大于1.0MPa时,应在订货时另行提出,以便在制造时,泵的过流部分和联接部分采用铸钢材料。

2、适用介质:清水泵介质应无腐蚀性液体、介质固体不溶物,其体积不超过单位体积0.1%,粒度<0.2mm,如介质为带有细小颗粒的请在订货时说明。

3、周围环境温度不超过40℃,海拔高度不超过1000m,相对湿度不超过95%。

普通型结构



1

取压塞

2

排气阀

3

叶轮

4

机械密封

5

挡水圈

6

电机

7

8

联体座

9

叶轮螺母

10

泵体

11

放水阀







ISG型结构说明:

①泵与电机同端盖,轴向尺寸缩短,结构简单。

②泵体上设有取压孔和放水孔。

③泵体上设有排气阀,工作前能排放泵内空气。

④泵体底部设有安装底板和螺栓孔,保证整体机组安装稳固。
